Основные аспекты проектирования монолитных зданий в несъемной опалубке «ROSSTRO‐VELOX»

В отличие от общепринятого монолитного строительства за один технологический цикл происходит монтаж опалубки, утепление наружных стен и дополнительная звукоизоляция конструкций. Это сокращает общие сроки, трудозатраты и стоимость строительства. Во время заливки бетон полностью заполняет пространство между плитами опалубки, образуя единый монолитный железобетонный каркас. После бетонирования щепоцементные плиты несъемной опалубки «ROSSTRO‐VELOX» не снимаются, а остаются частью конструкций.

Строительная система «ROSSTRO‐VELOX» полностью сертифицирована для применения в строительстве. И не важно, какое здание строится: индивидуальный жилой дом, таунхаус, здание средней этажности или многоэтажное жилого, административного или производственного назначения. Но, как любая технология, она требует внимательного ее изучения и следования требованиям ГОСТа, Свода правил, Технических условий.

Проектирование зданий по технологии «ROSSTRO-VELOX» основано на нормативной базе по проектированию зданий и сооружений из монолитного железобетона, в первую очередь, СП 63.13330.2018 – «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения» с учетом использования в конструкциях щепоцементных плит «ROSSTRO-VELOX» в качестве несъемной опалубки стен и перекрытий, включая колонны, перемычки, перегородки, откосы.

Также при проектировании необходимо учитывать положения следующих основных нормативных документов:

• СП 20.13330.2016 «Нагрузки и воздействия»
• СП 50.13330.2024 «Тепловая защита зданий»
• СП 51.13330.2011 «Защита от шума»
• СП 70.13330.2012 «Несущие и ограждающие конструкции»
• СП 131.13330.2020 «Строительная климатология»
• и другие нормативные документы.

В обязательном порядке следует руководствоваться положениями нормативных документов по технике безопасности.

При проектировании необходимо учитывать физические размеры плит «ROSSTRO-VELOX» (2000х500 мм), т.е. габариты планировочных решений и конструктивные элементы, расположение несущих стен, колонн, балок желательно назначать кратно размерам плит.

Ограждающие конструкции задаются с учетом положений СП 70.13330.2012 «Несущие и ограждающие конструкции» и технических характеристик щепоцементных плит: прочность, вес, влагостойкость, звукоизоляция, огнестойкость, санитарно-эпидемиологические требования и прочие характеристики, исходя из функционального назначения сооружения, помещений и предъявляемых к ним нормативных требований.

При проектировании объектов обязательным является выполнение требований по тепловой защите зданий, предусмотренных СП 50.13330.2024 «Тепловая защита зданий», в отношении теплосопротивления, паропроницания и воздухопроницания строительных конструкций, что исключает возможность появления конденсата водяного пара на внутренней поверхности конструкции и возникновения плесени.

Основными теплоизоляционными характеристиками строительных конструкций являются теплопроводность материала «λ», применяемого в конструкции, и её сопротивление теплопередаче «R». Чем ниже «λ» или выше «R», тем конструкция лучше изолирует и обеспечивает меньшие потери тепла.

В наружных стенах системы «ROSSTRO-VELOX» используется плита с наклеенным эффективным утеплителем (пенополистирол) - WS EPS. Толщина утеплителя зависит от нормативных требований по теплотехнике и пожеланий заказчика. На производстве «ROSSTRO-VELOX» выпускаются стандартные плиты с утеплителем толщиной 50, 100, 120, 150 и 200 мм, что позволяет применять их для различных климатических  регионов. Теплотехнические характеристики плит и конструкций наружных стен системы «ROSSTRO-VELOX» приведены в таблице.

При проектировании и возведении зданий с применением строительной системы «ROSSTRO‐VELOX» должны соблюдаться требования обеспечения пожарной безопасности, установленные Федеральным законом от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Требования пожарной безопасности устанавливаются, как к продукции и конструкциям, которые применяются при возведении зданий, так и к зданиям и сооружениям в целом в зависимости от их назначения и классов функциональной пожарной опасности.

По пожарной безопасности щепоцементные плиты «ROSSTRO‐VELOX» являются материалом:

• слабогорючим - Г 1;
• трудновоспламеняемым - В 1;
• с малой дымообразующей способностью - Д 1;
• малоопасным по токсичности продуктов горения - Т 1;
• Класс пожарной опасности материала – КМ 1.

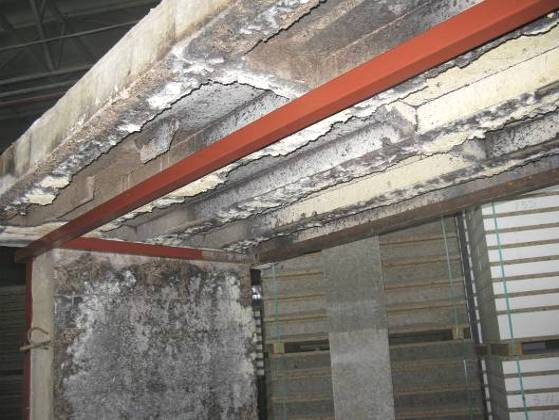

Проведенные испытания показали следующие противопожарные характеристики конструкций:

Несущие наружные и внутренние стены, перекрытия, покрытия, колонны:

• предел огнестойкости – REI 150,
• класс пожарной опасности – К0 (45).

Внутренние ненесущие стены (перегородки):

• предел огнестойкости – не менее EI 45;
• класс пожарной опасности К0 (45).

В соответствии с Техническим регламентом о требованиях пожарной безопасности (Федеральный закон N 123-ФЗ от 22.07.2008), таблицы 21 и 22:

•  предел огнестойкости конструкций «ROSSTRO‐VELOX»  соответствует I степени огнестойкости зданий и сооружений;

•  класс пожарной опасности указанных конструкций соответствуют классу конструктивной пожарной опасности зданий С0.

Указанные противопожарные характеристики плит и конструкций позволяют возводить любые монолитные сооружения. С применением строительной системы «ROSSTRO‐VELOX» возводят частные дома, малоэтажные жилые комплексы, многоэтажные жилые и административные здания, детские сады и школы, больницы, можно построить любое здание, любого назначения с самым высоким классом Функциональной пожарной опасности Ф.1.1.

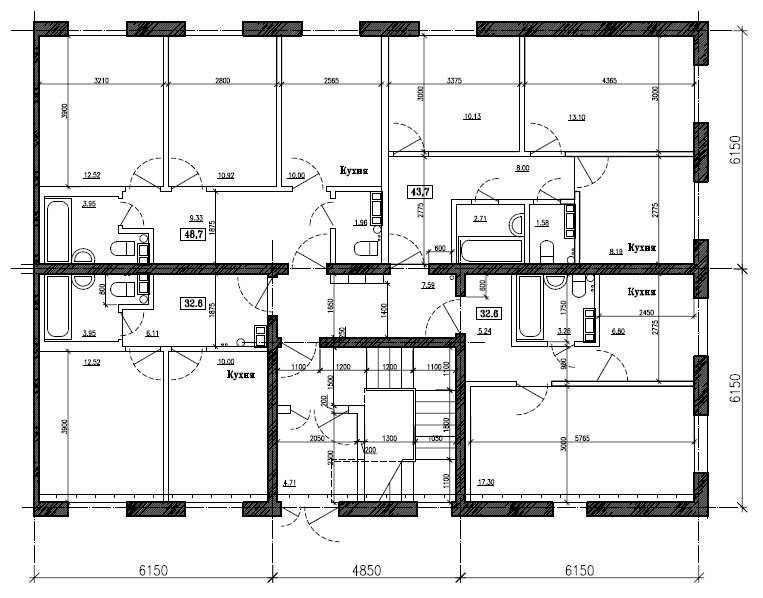

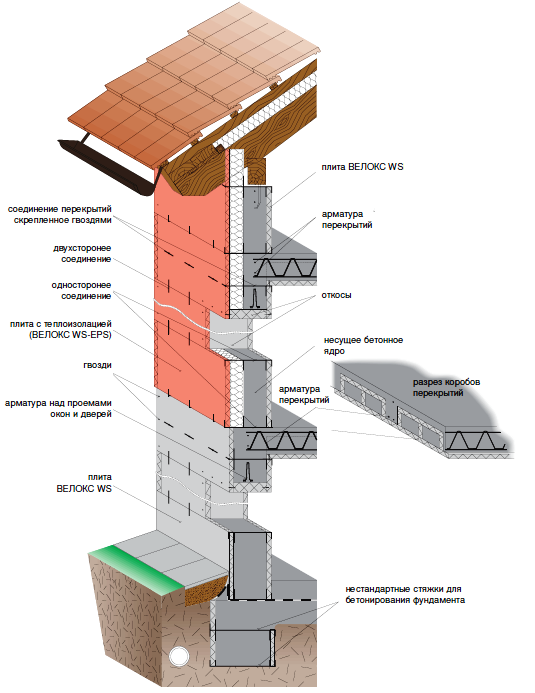

Все элементы строительной системы «ROSSTRO‐VELOX» (плиты несъемной опалубки несущих стен,  короба перекрытия несъемной опалубки перекрытий, плиты для возведения перегородок) имеют унифицированный размер 2000х500 мм. Стандартная толщина бетона в несущих стенах - 150 мм. Поэтому объемно-планировочные решения рациональнее выполнять с учетом размеров плит и толщины бетона. Межосевое расстояние между центрально сжатыми элементами несущих стен желательно делать кратно 2000, увеличенное на толщину бетонного ядра 150 мм, то есть 2150, 4150, 6150 и т.п. Это позволит минимизировать обрезки плит с учетом необходимости их перевязки в углах. Хотя возможны и промежуточные варианты, при которых щепоцементные плиты «ROSSTRO‐VELOX» режутся в нужный размер.

Данная конструктивная схема за счет однородности каркаса, исключает усадочные деформации в несущих вертикальных конструкциях, встречающихся при разнородном составе внутренних и наружных стен, и имеет ряд существенных преимуществ:

1. Позволяет существенно сократить количество монолитных поперечных стен, что даёт большую вариативность планировочных решений, ведёт к удешевлению стоимости и сокращению сроков монолитных работ.
2. 6150 мм. – максимальный пролет, где может быть применен самый низкий короб перекрытия высотой 170 мм., что дает экономию на материале.
3. При таком межосевом шаге короба перекрытия WSK ложатся без подрезки, т.е. снижается трудоемкость процесса, и практически исчезают отходы. Подрезка несъемной опалубки из коробов WSK осуществляется только в местах прохождения инженерных коммуникаций.

В целях разнообразия планировочных решений и возможности объединения нескольких помещений в одну групп, в несущих стенах системы «ROSSTRO‐VELOX» возможно устройство проемов.

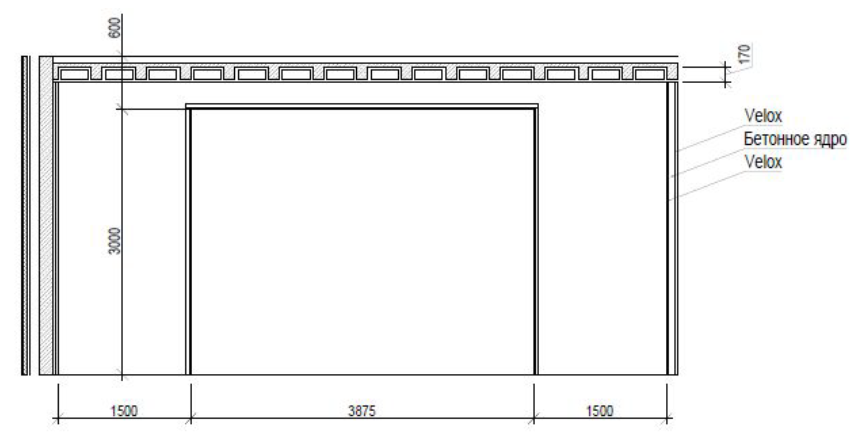

Максимальные ширина и высота проемов, которые можно запроектировать без устройства усиленной балки над проемом, составляет 3875 мм и 3000 мм соответственно.  В проектном варианте эти проемы можно заполнить перегородками из щепоцементных плит «ROSSTRO‐VELOX». Состав перегородки зависит требований по шумоизоляции. В местах, где перегородка располагается параллельно несущим ребрам перекрытия и на них не попадает, под нее необходимо предусматривать отдельное несущее ребро.

Для несущих конструкций, проектируемых в несъемной опалубке «ROSSTRO‐VELOX», следует предусматривать конструкционные бетоны тяжелые средней плотности от 2200 до 2500 кг/м3. Класс бетона по прочности на сжатие: для стен - не ниже В 15, для перекрытий - не ниже В 22,5.

Для железобетонных конструкций без предварительного напряжения арматуры в качестве устанавливаемой по расчету арматуры применяют арматуру периодического профиля классов А400, А500 и А600, а также арматуру классов В500 и Вр500 в сварных сетках и каркасах. При обосновании экономической целесообразности допускается применять арматуру более высоких классов.

Для поперечного и косвенного армирований применяют гладкую арматуру класса А240 из стали марок СтЗсп и СтЗпс (с категориями нормируемых показателей не ниже 2), а также арматуру периодического профиля классов А400, А500, В500 и Вр500.

При расстановке арматуры необходимо обеспечивать защитный слой бетона. Минимальные значения толщины защитного слоя бетона для рабочей арматуры следует принимать не менее 20 мм. Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры. Но во всех случаях, толщину защитного слоя бетона следует также принимать не менее диаметра стержня арматуры и не менее 10 мм!

Расчеты бетонных и железобетонных конструкций следует производить на все виды нагрузок, соответствующих функциональному назначению зданий и сооружений, с учетом влияния окружающей среды (климатических воздействий и воды — для конструкций, окруженных водой), а также с учетом воздействия пожара, технологических температурных и влажностных воздействий и воздействий агрессивных химических сред.

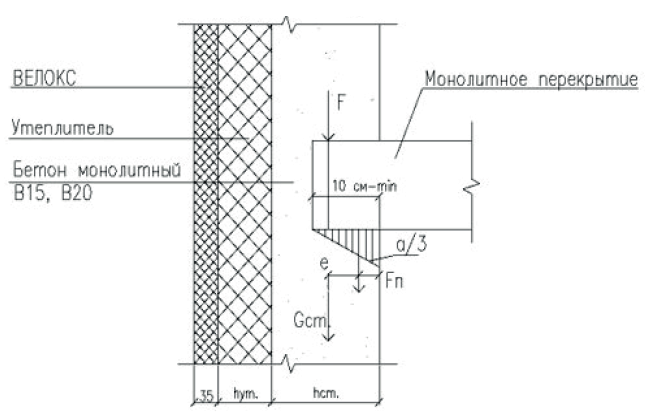

В пределах каждого этажа на стену действуют следующие нагрузки:

• F - нагрузка от вышележащих этажей;
• Fп – нагрузка от перекрытия;
• Gст – собственный вес стены в рассматриваемом сечении.

Диаметр и количество арматуры определяется по расчету с учетом значения минимального процента армирования. Расстояния между стержнями вертикальной арматуры принимают не более 2t и 400 мм (где t - толщина бетона), а горизонтальной - не более 400 мм. То есть при стандартной толщине бетона 150 мм максимальное расстояние между стержнями вертикальной арматуры - 300 мм!

Во внецентренно сжатых линейных элементах в целях предотвращения выпучивания продольной арматуры следует устанавливать поперечную арматуру с шагом не более 15d и не более 500 мм (d — диаметр сжатой продольной арматуры).

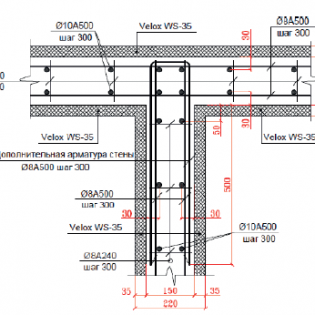

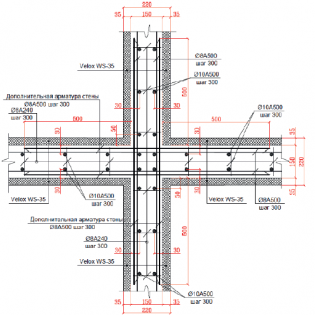

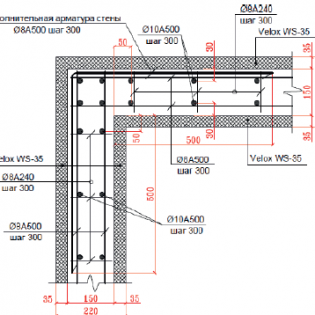

Стены армируют вертикальной и горизонтальной арматурой, расположенной симметрично у боковых сторон стены, и поперечными связями, соединяющими вертикальную и горизонтальную арматуру, расположенную у противоположных боковых сторон стены.

На торцевых участках стены по ее высоте следует устанавливать поперечную арматуру в виде П-образных или замкнутых хомутов, создающих требуемую анкеровку концевых участков горизонтальных стержней и предохраняющих от выпучивания торцевые сжатые вертикальные стержни стен.

Перекрытие служит несущей конструкцией и одновременно является диафрагмой, придающей зданию необходимую жесткость и устойчивость в поперечном направлении. Перекрытия должны удовлетворять требованиям прочности, жесткости, капитальности, архитектурным и эксплуатационным требованиям.

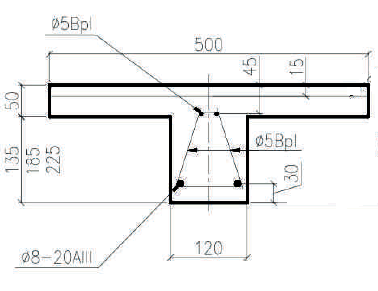

Для устройства межэтажных перекрытий по строительной системе РОССТРО-ВЕЛОКС возможно выполнение плоского или ребристого монолитного перекрытия. Наиболее часто используется ребристое монолитное перекрытие. Это обстоятельство обусловлено снижением расхода бетона и армирования, веса перекрытия без снижения несущей способности, а также улучшенными звукоизоляционными характеристиками.

В железобетонных плитах наибольшие расстояния между осями стержней продольной арматуры должны быть не более:

• 200 мм — при высоте поперечного сечения h 150 мм;
• 1,5h и 400 мм — при высоте поперечного сечения h > 150 мм.

Диаметр поперечной арматуры в вязаных каркасах изгибаемых элементов принимают не менее 6 мм.

В сварных каркасах диаметр поперечной арматуры принимают не менее диаметра, устанавливаемого из условия сварки с наибольшим диаметром продольной арматуры.

В ребрах шириной более 150 мм в поперечном сечении должно быть не менее двух продольных рабочих растянутых стержней. При ширине элемента 150 мм и менее допускается устанавливать в поперечном сечении один продольный стержень.

Рекомендации по армированию монолитного ребристого перекрытия с использование треугольных пространственных каркасов (тригонов) приведены на соответствующей странице сайта и в Инструкции.

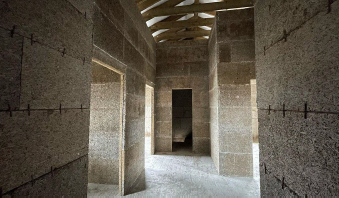

Проектирование и возведение ненесущих конструкций стен (перегородок) с применением щепоцементных плит «ROSSTRO‐VELOX» должно осуществляется с учетом положений действующих нормативных документов.

Нормируемым параметром звукоизоляции внутренних ненесущих ограждающих конструкций жилых и общественных зданий, а также вспомогательных зданий производственных предприятий является индекс изоляции воздушного шума (Rw, дБ).

Основное требование: фактическое или расчетное значение индекса звукоизоляции (Rw) должно быть больше, чем требуемое по нормативу (Rw треб).

В зависимости от назначения помещений и требований по звукоизоляции перегородки из щепоцементных плит «ROSSTRO‐VELOX» могут выполняться однослойными, двухслойными и многослойными.

Нам часто заказчики задают вопрос: обязательно ли делать проект, что должно в него входить и нужно ли проводить экспертизу проектной документации и получать разрешение на строительство дома? Ответ на данный вопрос дан в статьях 48, 49 и 51 Градостроительного кодекса РФ.

Для объектов индивидуального жилищного строительства (ИЖС), садовых домиков (объектов некапитального строительства) разработка проекта необязательна (ст. 48 ГрК РФ), прохождение экспертизы не требуется (ст. 49 ГрК РФ) и разрешение на строительство не нужно, за исключением строительства объектов ИЖС с привлечением денежных средств участников долевого строительства в соответствии с № 214-ФЗ (ст. 51 ГрК РФ). Но вы вправе заказать подготовку проектной документации применительно к таким объектам. Мы же советуем всегда делать проект ИЖС, хотя бы в минимальном объеме.

Полный комплект проектной документации включает разделы:

1. Архитектурно-строительная часть.
2. Конструктивная часть.
3. Теплоснабжение и вентиляция.
4. Водопровод и канализация.
5. Электроснабжение и электроосвещение.
6. Слаботочные сети.

Разделы 1 и 2 проектной документации являются обязательными. Без них невозможно будет оформить построенный дом в собственность.

Для мало-, средне- и многоэтажных зданий необходима разработка проектной и рабочей документации. Но экспертиза не проводится в отношении:

• домов блокированной застройки в случае, если количество этажей в таких домах не превышает трех, при этом количество всех домов блокированной застройки в одном ряду не превышает десяти, и не используются бюджетные средства;
• отдельно стоящих объектов с количеством этажей не более чем два, общей площадью до 1500 кв.м., и которые не предназначены для проживания граждан и осуществления производственной деятельности; за исключением опасных объектов,
• отдельно стоящие объекты с количеством этажей не более чем два, общая площадь которых составляет не более чем 1500 квадратных метров, которые предназначены для осуществления производственной деятельности и для которых не требуется установление санитарно-защитных зон.

В отношении остальных объектов обязательно прохождение экспертизы проектной документации и получение разрешения на строительство.

Для разработки проектной документации на подобныеобъекты советуем обращаться в «ЛЕНИННИПРОЕКТ», который осуществляетпроектирование всех типов жилых и общественных зданий, зданий социального испортивного назначения, в том числе по технологии «ROSSTRO‐VELOX».
