1. ИСПЫТАНИЯ ПЛИТ VELOX (ВЕЛОКС)
Пожарно‐технические свойства плит VELOX (ВЕЛОКС) и строительных конструкций VELOX (ВЕЛОКС) (наружных и внутренних стен, перекрытий, перегородок) были исследованы еще в 1996 году в ГП ЦНИИСК им. Кучеренко (в испытательном центре «Огнестойкость») для импортных плит, завозимых в Россию с завода ВЕЛОКС в Чехии.
Плиты VELOX (ВЕЛОКС) показали высокие противопожарные свойства. Выписка из протокола испытания №42/2–96 от 22 августа 1996 года, утвержденного директором ГП ЦНИИСК им. Кучеренко Горпинченко В.М.:
группа горючести Г1 по ГОСТ 30244–94 (группа трудногорючих материалов по СТ СЭВ 2437–80)
группа воспламеняемости В1 по ГОСТ 30402–96
критический тепловой поток распространения пламени Q>3,6 Вт/см2 (СТ ИСО 5658–95)
группа дымообразующей способности Д1 по ГОСТ 12.1.044–89.
2. ИСПЫТАНИЯ КОНСТРУКЦИЙ VELOX (ВЕЛОКС)
Более интересными (хотя и гораздо более дорогостоящими) были испытания образцов несущих наружных и внутренних стен VELOX (ВЕЛОКС), а также ребристо‐пустотных перекрытий VELOX (ВЕЛОКС).
Испытания проводил Центр противопожарных исследований и тепловой защиты в строительстве ЦНИИСК им. Кучеренко (ЦПИТЗС) в 1997 году.

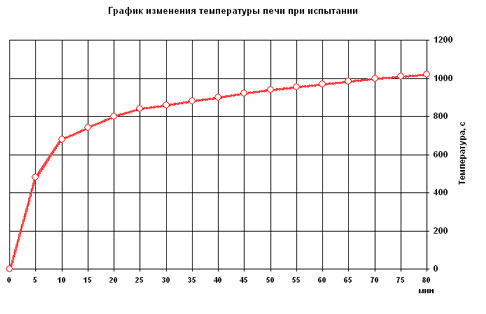

Два образца несущей наружной стены VELOX (ВЕЛОКС) с бетонным ядром толщиной 13 см помещалась в специальную печь для моделирования условий пожара. Температура в печи поднималась по экспериментальной кривой от 20 до 1100 градусов С.
В стену на разные толщины зачеканивались 5 термопар для непрерывного измерения температур.
Испытания показали, что предел огнестойкости стены VELOX (ВЕЛОКС) составляет не менее REI 150 (т.е. конструкции стены остаются в проектном положении и несущие свойства стены остаются неизменными в течении более чем полутора часов при температуре до 1100 градусов С).

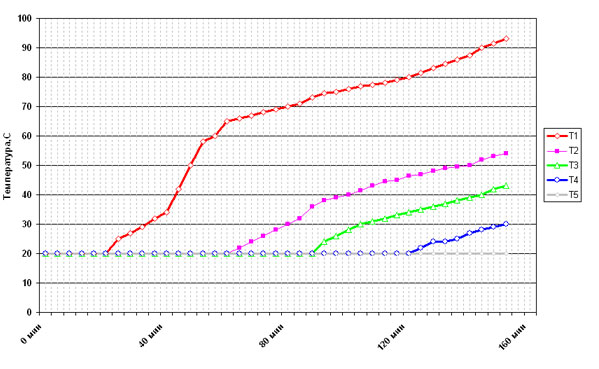

Результаты замеров температур слоев:
Т1 — термопара, которая находилась сразу за плитой опалубки VELOX (ВЕЛОКС), на расстоянии всего 45 мм от плоскости огневого воздействия. Температура за все время испытаний не поднялась ваше 93 градусов!
Т2 — термопара находилась на 35 мм дальше от Т1. Максимальная температура — 55 градусов.
Т3 — термопара в центре бетонного ядра. Максимальная температура — 42 градуса.
Т4 — термопара между бетонным ядром и опалубкой VELOX (ВЕЛОКС). Максимальная температура 30 градусов.
Т5 — термопара на противоположной поверхности стены. За все время испытаний температура не изменилась.
Вывод по результатам испытаний:
Выяснилось, что плита ВЕЛОКС по мере тления за счет возникновения множества пор резко уменьшает теплопроводность и не пускает тепло к несущему бетонному ядру. Таким образом, несъемная опалубка VELOX (ВЕЛОКС) не ухудшает противопожарные свойства монолитной стены, а существенно их улучшает.
При исследовании по этой же программе образцов ребристо‐пустотных перекрытий VELOX (ВЕЛОКС) пролетом 6 метров с внешней нагрузкой 300 кН/м2 выяснилось, что предел огнестойкости междуэтажных перекрытий составляет REI 60.
Испытания продолжались на самом деле 1 час 20 минут с нагрузкой и еще 2 часа без нагрузки. Перекрытие устояло, не обрушилось!
3. ИСПЫТАНИЯ ПЛИТ VELOX РОССИЙСКОГО ПРОИЗВОДСТВА («ROSSTRO‐VELOX»)
С начала 2000‐х ООО ФПГ «РОССТРО» внедряет и развивает технологию VELOX на территории Российской Федерации под торговой маркой «ROSSTRO‐VELOX».

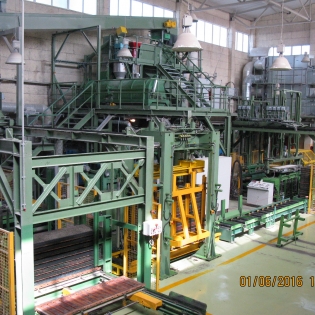

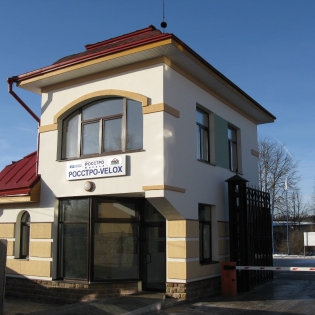

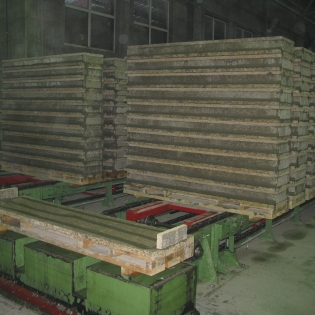

С 2003 года открыто производство в городе Кингисепп Ленинградской области, на котором производится полная номенклатура продукции строительной системы «ROSSTRO‐VELOX».
3.1. Испытания плит «ROSSTRO‐VELOX» по классификации пожарной опасности в Академии госпожслужбы МЧС России

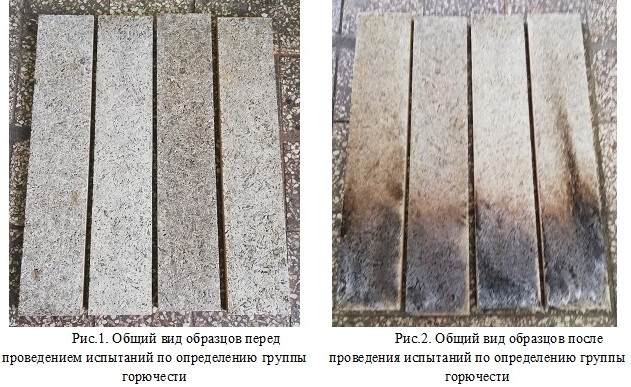

Для проведения испытаний на производстве случайным образом отбирались образцы щепоцементных плит «ROSSTRO‐VELOX», которые были доставлены в сертифицированную испытательную лабораторию ФГБОУВО НИУ МГСУ, где по определенным методикам проводились испытания плит на горючесть, воспламеняемость, дымообразующую способность и токсичность.
Результаты испытаний щепоцементных плит «ROSSTRO‐VELOX»:
Сертификат соответствия № RU C‐RU.ПБ97.В.00456/22, срок действия с 03.06.2022 по 02.06.2027
— класс горючести — Г1 (трудногорючие)
— класс воспламеняемости — В1 (трудновоспламеняемые)
— класс дымообразующей способности — Д1 (с малой дымообразующей способностью)
— класс токсичности продуктов горения — Т1 (малоопасные)
Класс пожарной опасности материала — КМ1.
3.2. Испытания плит «ROSSTRO‐VELOX» на соответствие противопожарным требованиям Европейских нормативов (EN)
В 2020 году ООО ФПГ «РОССТРО» провело испытания щепоцементных плит «ROSSTRO‐VELOX» на соответствие Классификации реакции на огонь согласно EN 13501-1:2018. Испытания проводились в сертифицированной испытательной лаборатории строительных материалов CTEC LTD, Стара Загора, Болгария.
Результаты испытаний щепоцементных плит «ROSSTRO‐VELOX»
Заключение о соответствии щепоцементных плит «ROSSTRO‐VELOX» Классификации реакции на огонь в соответствии с EN 13501–1:2018, дата выдачи 29.09.2020 г.
— класс поведения в огне — В (горючий, но без риска воспламенения);
— класс по дымообразованию — s1 (низкое выделение дыма);
— класс по горящим каплям/частицам — d0 (без горящих частиц).
Класс по пожароопасности — B‐s1, d0.
Таким образом, испытания, проведенные в зарубежной лаборатории на соответствие требованиям Европейских нормативов (EN 13501–1:2018), полностью подтвердили противопожарные характеристики щепоцементных плит «ROSSTRO‐VELOX» по результатам испытаний в российской лаборатории.
4. ИСПЫТАНИЯ КОНСТРУКЦИЙ «ROSSTRO‐VELOX»
Испытания по оценке огнестойкости и классов пожарной опасности строительных конструкций ВЕЛОКС проводятся в ФГБУ ВНИИПО МЧС России.
4.1. Испытания конструкций несущих стен
На испытания были представлены по 2 образца наружной (с утеплителем — пенополистирол) и внутренней несущей стены с несущим элементом из железобетона толщиной 150 мм (бетон марки В15).
Испытания проводились под воздействием постоянной равномерно‐распределенной нагрузки, равной 50 тн./п.м., в течение 125 минут.
После 125 минут испытаний обрушения опытных образцов несущих наружных и внутренних стен не произошло. Сквозных трещин и отверстий не зафиксировано. Предельных состояний конструкций (потеря несущей способности (R), целостности (E), теплоизолирующей способности (I)) за время проведения огневых испытаний опытных образцов достигнуто не было.

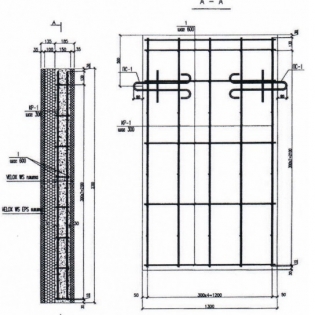

- Схема конструктивного исполнения опытного образца фрагмента несущей наружной стены «ROSSTRO‐VELOX»

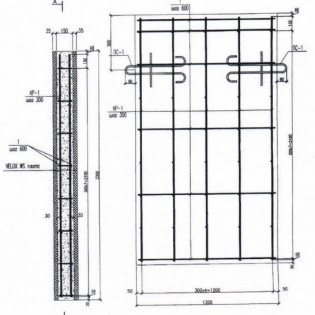

- Схема конструктивного исполнения опытного образца фрагмента несущей внутренней стены «ROSSTRO‐VELOX»
4.2. Испытание конструкции железобетонного перекрытия «ROSSTRO‐VELOX»
На испытания были представлены 2 фрагмента железобетонного ребристого перекрытия, изготовленного по строительной системе «ROSSTRO‐VELOX» из пустотных коробов WSK высотой 170 мм, шаг ребер 500 мм. Панель перекрытия состояла из 5 ребер, связанных между собой плитой толщиной 50 мм.
Испытания проводились под воздействием постоянной равномерно‐распределенной нагрузки, равной 3,92 кПа (400 кгс/кв.м.) без учета собственного веса плиты, в течение 130 минут.
После 130 минут испытаний обрушения опытных образцов перекрытия не произошло. Сквозных трещин и отверстий не зафиксировано. Предельных состояний конструкций (потеря несущей способности (R), целостности (E), теплоизолирующей способности (I)) за время проведения огневых испытаний опытных образцов достигнуто не было.

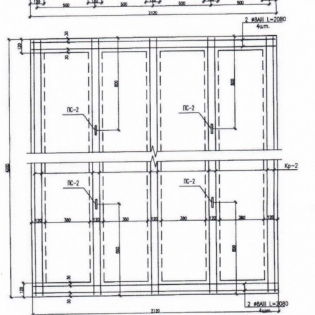

- Схема конструктивного исполнения опытного образца перекрытия «ROSSTRO‐VELOX»

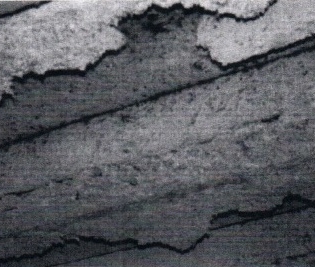

- Опытный образец перекрытия «ROSSTRO‐VELOX» после огневого испытания

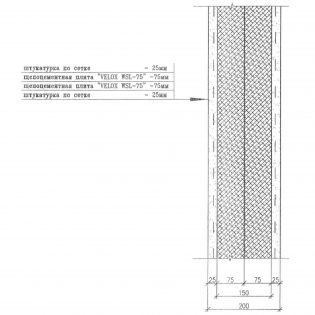

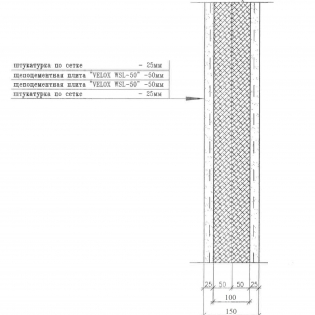

4.3. Испытания конструкций ненесущих стен (перегородок) «ROSSTRO‐VELOX»
Оценка огнестойкости и классов пожарной опасности ненесущих стен (перегородок) проводилось на основании результатов испытаний несущих наружных и внутренних стен «ROSSTRO‐VELOX».

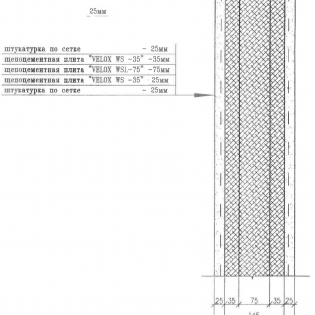

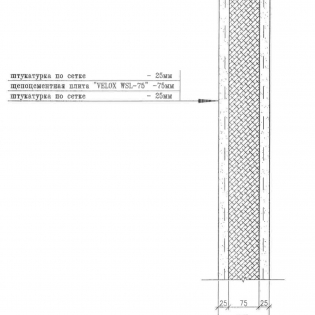

Рассмотрены 8 вариантов конструктивного исполнения перегородок «ROSSTRO‐VELOX». По результатам проведенных испытаний установлено, что за время нагрева конструкции 45 мин. температура на необогреваемой поверхности перегородки не достигнет предельного значения, а значит, предельные состояния конструкций достигнуты не будут.
РЕЗУЛЬТАТЫ ИСПЫТАНИЙ КОНСТРУКЦИЙ «ROSSTRO‐VELOX»:
Несущие конструкции наружных и внутренних стен, перекрытий и покрытия, а также колонн имеют следующие показатели огнестойкости и классов пожарной опасности (Заключение ФГБУ ВНИИПО МЧС России от 05.04.2022, срок действия 3 года):
— наружные и внутренние стены — предел огнестойкости REI 150
— плиты перекрытия и покрытия — предел огнестойкости REI 150
— колонны — предел огнестойкости R 120
— класс пожарной опасности конструкций:
со стороны помещения — К0 (45)
со стороны фасада — К0 (15).
Ненесущие конструкции (перегородки) имеют следующие показатели огнестойкости и классов пожарной опасности (Заключение ФГБУ ВНИИПО МЧС России от 26.06.2022, срок действия 3 года):
— предел огнестойкости — EI 45
— класс пожарной опасности — К0 (45).
4.4. Испытания конструкций несущей наружной стены в ИЦ «НИИ ПБ и ЧС МЧС Беларуси»
В 2020 году проведены испытания фрагмента несущей железобетонной наружной стены, выполненной с применением несъемной опалубки строительной системы «ROSSTRO‐VELOX» в Информационном центре «Научно‐исследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций Беларуси».
Целью испытаний было определение класса пожарной опасности несущей железобетонной наружной стены (утеплитель - пенополистирол), выполненной с применением несъемной опалубки строительной системы «ROSSTRO‐VELOX».
Результаты испытаний конструкций наружной стены согласно требованиям СТБ 1961–2009
Протокол испытаний от 14.02.2020, регистрационный № 04–52/186 П, утвержденный руководителем ИЦ «НИИ ПБ и ЧС МЧС Беларуси»:
Класс пожарной опасности — К0 (45).
Таким образом, Испытательным центром Беларуси подтвержден класс пожарной опасности несущих конструкций наружных стен, выданный российским сертифицированным органом.
5. КЛАССИФИКАЦИЯ ЗДАНИЙ ВЕЛОКС ПО ОГНЕСТОЙКОСТИ, КОНСТРУКТИВНОЙ И ФУНКЦИОНАЛЬНОЙ ПОЖАРНОЙ ОПАСНОСТИ
В соответствии с Федеральным законом «Технический регламент о требованиях пожарной безопасности» от 22.07.2008 № 123‐ФЗ (далее ФЗ), статья 29 «Пожарно‐техническая классификация зданий, сооружений и пожарных отсеков» классификация зданий, сооружений и пожарных отсеков осуществляется с учетом следующих критериев:
1) степень огнестойкости — I, II, III, IV и V (статья 30 ФЗ);
2) класс конструктивной пожарной опасности — С0, С1, С2 и С3 (статья 31 ФЗ);
3) класс функциональной пожарной опасности — Ф1‐ Ф5 (статья 32 ФЗ).
С учетом требований, указанных в статьях 30, 31, 32 Федерального закона, и показателей оценки огнестойкости и классов пожарной опасности строительных конструкций, выполненных с применением щепоцементных плит VELOX, здания, возведенные по строительной системе «ROSSTRO‐VELOX», имеют:
Степень огнестойкости — I
Класс конструктивной пожарной опасности — С0.
Класса функциональной пожарной опасности — любой!
